Hồ sơ thiết kế nội thất đầy đủ bao gồm những gì? Hướng dẫn cho chủ đầu tư mới
Bạn vừa nhận bàn giao căn hộ mới và háo hức bắt tay vào việc kiến tạo không gian sống trong mơ? Giữa vô vàn việc cần chuẩn bị, cụm từ “hồ sơ thiết kế nội thất” được nhắc đến thường xuyên. Nhưng bạn có thực sự hiểu rõ một bộ hồ sơ đầy đủ và chuyên nghiệp sẽ bao gồm những gì? Tại sao nó lại là “xương sống” quyết định đến 90% thành công của cả dự án?
Bài viết này sẽ là kim chỉ nam chi tiết, giải mã tất tần tật về một bộ hồ sơ thiết kế nội thất, giúp bạn tự tin làm chủ quá trình biến ý tưởng thành hiện thực, làm việc hiệu quả với kiến trúc sư và đội ngũ thi công.
Vì sao hồ sơ thiết kế nội thất là khoản đầu tư “đáng tiền”?
Nhiều người cho rằng việc bỏ ra một khoản chi phí thiết kế nội thất là không cần thiết và có thể tự mình làm. Tuy nhiên, đây là một khoản đầu tư thông minh mang lại lợi ích lâu dài, giúp bạn tránh được những sai lầm tốn kém hơn rất nhiều. Một bộ hồ sơ chuyên nghiệp đóng vai trò:
- Là “tấm bản đồ” chi tiết cho quá trình thi công: Thi công mà không có bản vẽ chi tiết cũng giống như đi vào một khu rừng rậm mà không có bản đồ. Đội thợ sẽ làm việc mò mẫm, dễ sai sót, chắp vá và không đồng bộ. Hồ sơ thiết kế là ngôn ngữ chung, đảm bảo tất cả các bên – từ chủ nhà, kiến trúc sư đến thợ điện, thợ mộc – đều hiểu và thực hiện đúng một mục tiêu duy nhất.
- Giúp dự toán chính xác và kiểm soát chặt chẽ ngân sách: Hồ sơ thiết kế đi kèm bảng dự toán chi tiết từng hạng mục, vật liệu, đơn giá. Điều này giúp bạn biết chính xác số tiền cần chi, tránh tình trạng “vung tay quá trán” và các chi phí phát sinh không lường trước trong quá trình thi công.
- Đảm bảo sản phẩm hoàn thiện giống đến 99% ý tưởng ban đầu: Những hình ảnh 3D lung linh sẽ trở nên vô nghĩa nếu không có bản vẽ kỹ thuật để hiện thực hóa chúng. Một bộ hồ sơ đầy đủ sẽ đảm bảo mọi chi tiết từ kích thước, vật liệu, màu sắc đều được tuân thủ, biến ngôi nhà trong mơ của bạn thành sự thật.
- Là cơ sở pháp lý để nghiệm thu và giải quyết tranh chấp: Đây là căn cứ quan trọng để bạn kiểm tra, đối chiếu và nghiệm thu sản phẩm cuối cùng. Nếu có bất kỳ sai khác nào so với bản vẽ đã được duyệt, bạn hoàn toàn có cơ sở để yêu cầu đơn vị thi công sửa chữa hoặc bồi hoàn.
Một không gian sống hoàn hảo là kết quả của một bộ hồ sơ thiết kế nội thất chỉn chu và chi tiết.
“Giải phẫu” một bộ hồ sơ thiết kế nội thất CHUẨN VÀ ĐỦ
Một bộ hồ sơ thiết kế nội thất hoàn chỉnh thường được chia thành 3 giai đoạn chính, tương ứng với 3 phần hồ sơ cốt lõi. Hãy cùng tìm hiểu chi tiết từng phần.
Giai đoạn 1: Hồ sơ thiết kế ý tưởng (Bản vẽ sơ bộ)
Đây là bước khởi đầu, nơi những ý tưởng, mong muốn của bạn được kiến trúc sư chuyển hóa thành những định hướng cụ thể đầu tiên. Phần này bao gồm:
- Bản vẽ mặt bằng bố trí công năng nội thất 2D: Đây là bản vẽ nhìn từ trên xuống, thể hiện cách sắp xếp, phân chia không gian và vị trí của các món đồ nội thất chính (sofa, giường, tủ, bàn ăn…). Mục tiêu của bản vẽ này là tối ưu hóa công năng sử dụng, đảm bảo sự tiện nghi và luồng giao thông hợp lý trong nhà.
Bản vẽ mặt bằng 2D giúp bạn hình dung tổng thể cách bố trí không gian và công năng.
- Bảng ý tưởng (Moodboard/Concept Board): Đây là một bảng tổng hợp hình ảnh, màu sắc, mẫu vật liệu, kiểu dáng nội thất… để định hình phong cách thiết kế chủ đạo cho toàn bộ không gian (ví dụ: Hiện đại, Tối giản, Indochine, Scandinavian…). Moodboard giúp thống nhất “ngôn ngữ” thẩm mỹ giữa bạn và kiến trúc sư ngay từ đầu.
Giai đoạn 2: Hồ sơ thiết kế phối cảnh 3D
Sau khi thống nhất về mặt bằng công năng và phong cách, kiến trúc sư sẽ tiến hành dựng hình ảnh 3D. Đây là phần được các chủ đầu tư mong chờ nhất.
- Bản vẽ 3D nội thất là gì? Đây là những hình ảnh mô phỏng không gian nội thất một cách chân thực và sống động như ảnh chụp. Bạn sẽ thấy rõ hình dáng, màu sắc, vật liệu, ánh sáng của từng món đồ, từng góc trong nhà khi hoàn thiện sẽ trông như thế nào.
- Phối cảnh 3D chi tiết cho từng không gian: Một bộ hồ sơ chuẩn sẽ có đầy đủ các góc nhìn cho tất cả các không gian quan trọng:
- Phòng khách (2-3 góc nhìn)
- Khu vực bếp và phòng ăn (2-3 góc nhìn)
- Phòng ngủ Master (2-3 góc nhìn)
- Các phòng ngủ nhỏ, phòng làm việc (1-2 góc nhìn/phòng)
- Khu vực NHÀ VỆ SINH, ban công…
Phối cảnh 3D phòng khách giúp chủ đầu tư hình dung rõ nét không gian sống tương lai.
Bản vẽ 3D nội thất chi tiết đến từng vật liệu, ánh sáng, mang lại cái nhìn trực quan nhất.
Giai đoạn 3: Hồ sơ kỹ thuật thi công chi tiết (Quan trọng nhất)
Nếu phối cảnh 3D là “bộ mặt” thì hồ sơ kỹ thuật thi công chính là “linh hồn” của cả dự án. Đây là tập hợp các loại bản vẽ trong thiết kế nội thất chi tiết nhất, là kim chỉ nam để đội thợ thi công chính xác từng hạng mục. Một bộ hồ sơ kỹ thuật đầy đủ bao gồm:

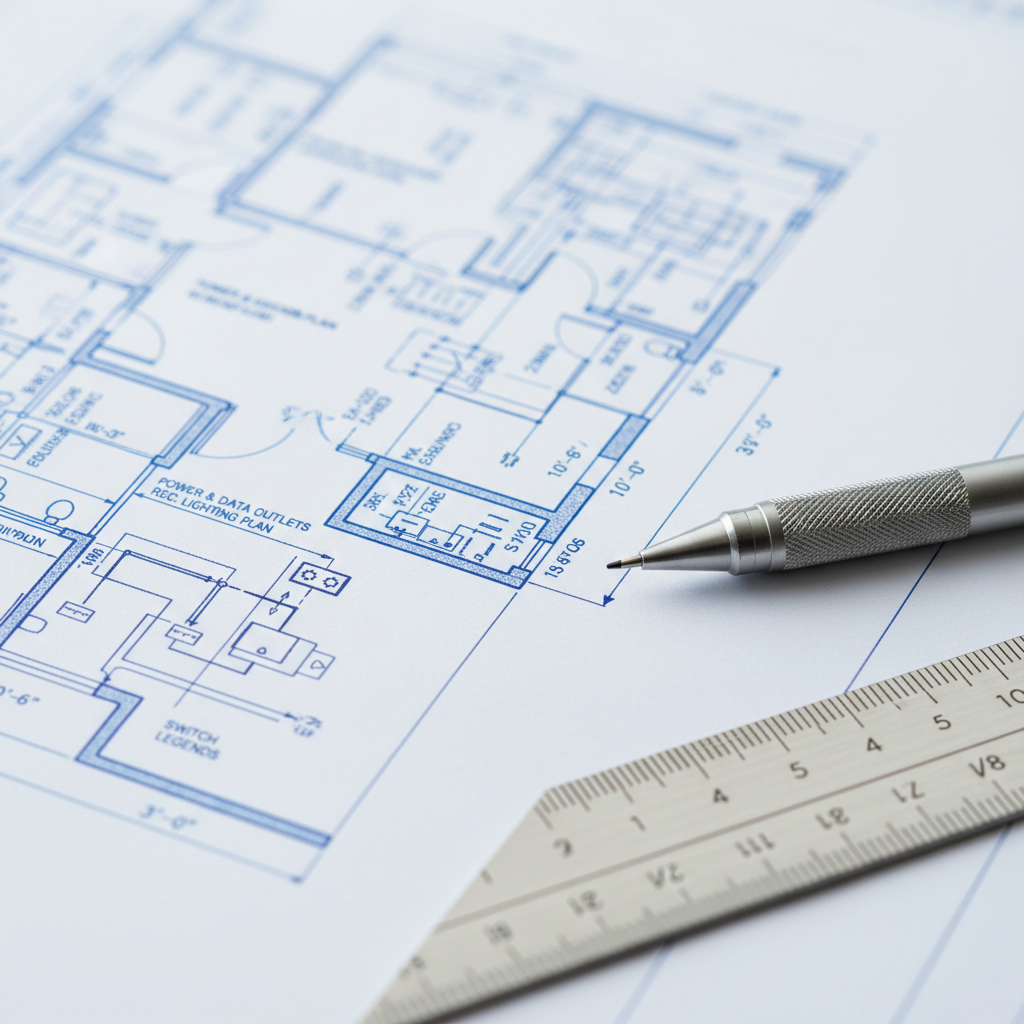

- Bản vẽ mặt bằng, mặt đứng, mặt cắt kỹ thuật: Ghi chú chi tiết kích thước, vị trí, cao độ của tường, cửa, đồ nội thất…
- Bản vẽ triển khai chi tiết trần, sàn, tường: Thể hiện cách bố trí đèn trên trần thạch cao, kiểu lát sàn (gỗ, gạch), chi tiết ốp lát tường, mã màu sơn…
- Bản vẽ bố trí hệ thống điện, nước, internet, điều hòa (Hồ sơ M&E): Sơ đồ này xác định vị trí chính xác của các ổ cắm, công tắc, đèn, đầu chờ internet, đường đi của ống nước, ống đồng máy lạnh… để đảm bảo tính thẩm mỹ và tiện dụng. Ví dụ, trong một dự án căn hộ 2 phòng ngủ tại The Landmark 81, bản vẽ chi tiết hệ thống điện đã giúp chúng tôi bố trí ổ cắm âm sàn cho sofa, tránh việc phải đi dây nổi gây mất thẩm mỹ sau này. Đây là chi tiết nhỏ mà nếu không có hồ sơ kỹ thuật, đội thi công rất dễ bỏ qua.
- Bản vẽ chi tiết sản xuất đồ nội thất (Bản vẽ bổ đồ): Đây là bản vẽ quan trọng nhất dành cho xưởng sản xuất. Nó mô tả chi tiết cấu tạo, kích thước từng bộ phận, loại vật liệu (mã gỗ, loại bản lề, ray trượt…) của từng món đồ như tủ bếp, tủ quần áo, giường, kệ tivi. Bản vẽ này đảm bảo đồ nội thất được sản xuất ra đúng theo các tiêu chuẩn hiện hành như TCVN 4451:2012, đảm bảo an toàn và chất lượng.
- Bảng thống kê vật liệu & Dự toán báo giá thi công chi tiết: Liệt kê toàn bộ vật liệu, phụ kiện sử dụng trong công trình kèm theo số lượng, đơn giá và tổng chi phí.
Bản vẽ bổ đồ chi tiết tủ bếp là cơ sở để xưởng sản xuất thi công chính xác.
Mẹo “đọc vị” hồ sơ thiết kế dành cho chủ đầu tư không chuyên
Khi nhận được bộ hồ sơ thiết kế, đừng ngần ngại xem xét kỹ lưỡng. Dưới đây là một vài mẹo giúp bạn kiểm tra hiệu quả:
- Kiểm tra kích thước tổng thể và chi tiết: Dùng thước đo lại các kích thước quan trọng trên bản vẽ (chiều dài, rộng, cao của phòng, của đồ nội thất) và đối chiếu với thực tế căn hộ. Đảm bảo lối đi lại thoải mái, cửa tủ có thể mở hết cỡ mà không bị vướng.
- Đối chiếu mã vật liệu: So sánh mã màu sơn, mã gỗ laminate, mẫu vải… được ghi trong bảng dự toán với hình ảnh trên bản vẽ 3D xem có khớp không.
- Hỏi rõ về các ký hiệu kỹ thuật: Đừng ngại hỏi kiến trúc sư nếu bạn không hiểu một ký hiệu nào đó trên bản vẽ kỹ thuật. Việc hiểu rõ sẽ giúp bạn giám sát thi công tốt hơn.
- Yêu cầu chỉnh sửa ngay trên hồ sơ: Nếu có bất kỳ điểm nào chưa hài lòng, hãy yêu cầu chỉnh sửa dứt điểm trên cả bản vẽ 3D và bản vẽ kỹ thuật trước khi ký duyệt và bàn giao cho đội thi công.
“Nhờ có bộ hồ sơ thiết kế chi tiết từ Nội Thất Life, chúng tôi đã giám sát việc thi công rất dễ dàng và căn nhà hoàn thiện giống hệt như bản vẽ 3D. Rất đáng tiền!” – Chị Lan Anh, chủ căn hộ tại Vinhomes Ocean Park.
Kết luận
Một hồ sơ thiết kế nội thất đầy đủ không chỉ là một tập bản vẽ, nó là một kế hoạch chi tiết, một công cụ quản lý dự án hiệu quả và là sự đảm bảo cho chất lượng công trình. Việc đầu tư thời gian và chi phí vào một bộ hồ sơ chuyên nghiệp ngay từ đầu chính là bước đi thông minh nhất để bạn sở hữu một không gian sống hoàn hảo, đúng ý muốn, trong phạm vi ngân sách và tránh được những phiền phức không đáng có.
—
Bài viết được tư vấn chuyên môn bởi KTS. Lê Hữu Tài, người có 10 năm kinh nghiệm trong lĩnh vực thiết kế và thi công nội thất căn hộ cao cấp và đang hợp tác với Nội Thất Life. Xem thêm các dự án của anh ấy tại đây.
—
FAQ
Một bộ hồ sơ thiết kế nội thất đầy đủ bao gồm những gì?
Một bộ hồ sơ thiết kế nội thất đầy đủ và chuyên nghiệp thường bao gồm 3 phần chính: 1) Hồ sơ thiết kế ý tưởng (bản vẽ mặt bằng 2D, bảng ý tưởng moodboard), 2) Hồ sơ thiết kế phối cảnh 3D (hình ảnh mô phỏng không gian chân thực), và 3) Hồ sơ kỹ thuật thi công chi tiết (bản vẽ triển khai trần, sàn, tường, điện nước, và chi tiết sản xuất đồ nội thất).
Tại sao việc đầu tư vào hồ sơ thiết kế nội thất lại quan trọng?
Đầu tư vào hồ sơ thiết kế là một quyết định thông minh vì nó đóng vai trò là ‘tấm bản đồ’ chi tiết cho quá trình thi công, giúp dự toán chính xác và kiểm soát ngân sách, đảm bảo sản phẩm hoàn thiện giống ý tưởng đến 99%, và là cơ sở pháp lý quan trọng để nghiệm thu và giải quyết tranh chấp nếu có.
Đâu là phần quan trọng nhất trong hồ sơ thiết kế nội thất?
Hồ sơ kỹ thuật thi công chi tiết được xem là phần quan trọng nhất, là ‘linh hồn’ của cả dự án. Đây là tập hợp các bản vẽ kỹ thuật chi tiết nhất, là kim chỉ nam để đội thợ thi công chính xác từng hạng mục, từ hệ thống M&E (điện, nước) đến cấu tạo của từng món đồ nội thất.
Sự khác biệt giữa bản vẽ phối cảnh 3D và bản vẽ kỹ thuật thi công là gì?
Bản vẽ phối cảnh 3D là những hình ảnh mô phỏng không gian sống động, giúp chủ đầu tư hình dung được ngôi nhà của mình sẽ trông như thế nào khi hoàn thiện. Trong khi đó, bản vẽ kỹ thuật thi công là các bản vẽ chi tiết về kích thước, vật liệu, cấu tạo… để xưởng sản xuất và đội thợ có thể hiện thực hóa chính xác những hình ảnh 3D đó.
